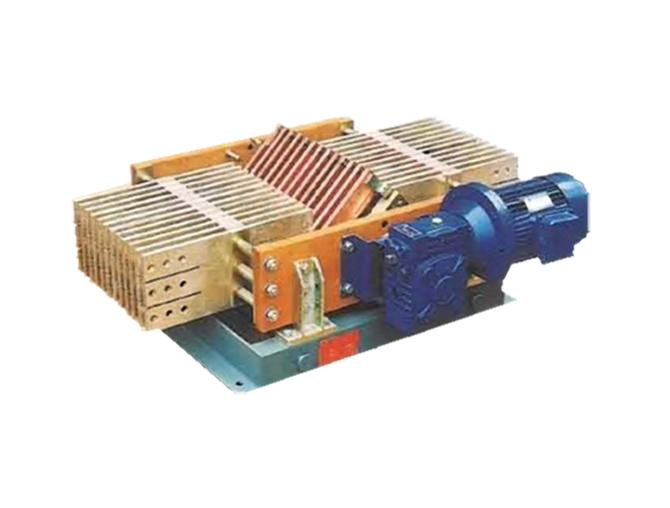

一. 结构
1) 本产品导电部分采用T2Y材质,导电触点采用含银量96%银合金专用触头;
2) 导电排采用多刀并列组合结构,方便与引母线连接,亦有利导体散热;
3) 触头采用单相双断头,动刀片在无压力状态下滑入经出头工作位置,在锁紧机构作用下自动加压锁紧,然后进入通电工况。分离时脱钩装置自动释压、分闸。因此触头因压力大而稳定可靠,因磨损小而使用寿命长;
4) 刀架基座为框架式,两块环氧层压板连接开关的导电部分及传动机构,机械强度高且保证了优良的绝缘性能;
5) 开关主轴经绝缘接头与蜗轮减速箱连接,减速箱直连一台三相电动机,组成电气传动。蜗轮轴外伸处供手动操作;
6) 本产品设置2个行程开关,完成刀开关在终端下的分闸与合闸动作,每个行程开关配具有3常开3常闭辅助触头供远控使用。
二. 正常工作条件
环境温度不高于40℃,海拔高度不超过3000m,周围无悬浮导电粉尘、强腐蚀性气体及不具凝露条件。
三. 技术参数
1) 额定电压:AC1200V及以下,DC1500V及以下
2) 额定电流:12.5、20、25、31.5、40、50、60KA
3) 辅助触点容量:AC220V •5A
4) 动作电机额定功率:
12.5KA |
370W |
31.5KA、40KA |
750W |
20KA、25KA |
550W |
50KA、60KA |
1100W | |
